CNC-Abkantpresse WE67K-130T4000

CNC-Abkantpresse zum Biegen von Blechen und Formen von Kantprofilen, mit Steuerung Delem DA53Tx und 4+1 Achsen (Y1, Y2, X, R und V).

Preis anfragen Technische Daten
Zertifikat Nr. 8603881Maschinenrichtlinie 2006/42/EG · gültig bis 02.01.2029PDF

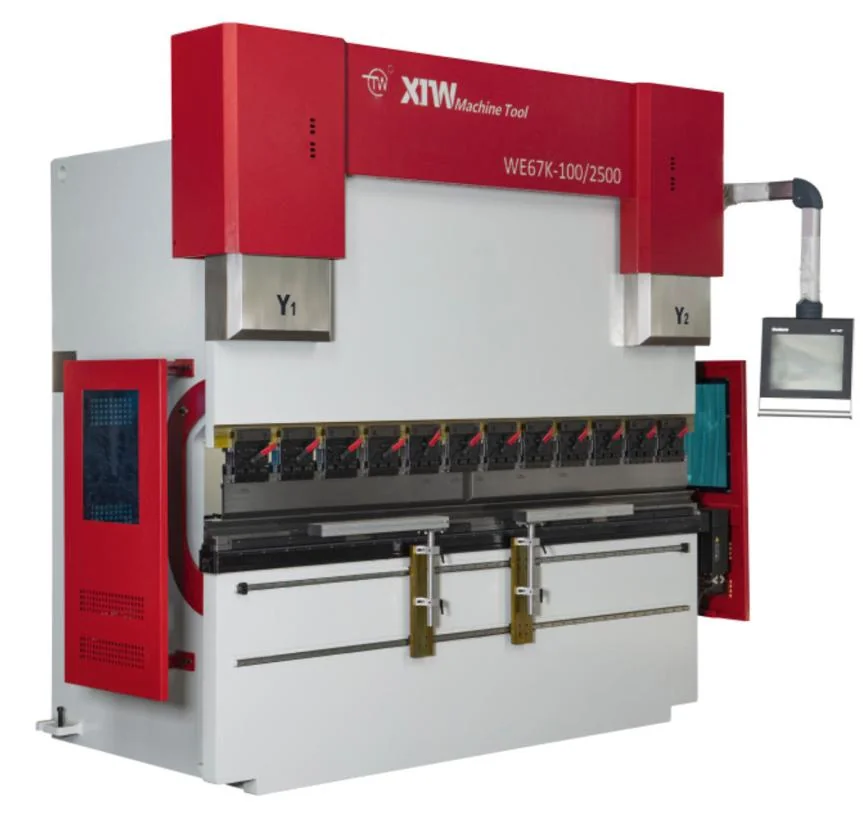

Ansicht in der Werkhalle
Nennpresskraft
1300kN
Tischlänge
4000mm
Ständerdurchgang
3300mm
Ausladung
400mm
Hub
200mm
Motorleistung
12,4kW
Achsen
4+1
01 / Technische Daten

Technische Daten

Kennwerte, Hauptkomponenten und Genauigkeitsangaben laut Datenblatt.

BezeichnungWert
ModellWE67K-130T4000
BezeichnungCNC-Abkantpresse
HerstellerXTW
SteuerungDelem DA53Tx
Achsen4+1 (Y1, Y2, X, R & V)
Nennpresskraft1300 kN
Tischlänge4000 mm
Ständerdurchgang3300 mm
Ausladung400 mm
Hub (Oberwange)200 mm
Öffnungshöhe480 mm
Geschwindigkeit
Eilgang (Annäherung)170 mm/s
Arbeitsgang12 mm/s
Rücklauf150 mm/s
Motor, Leistung12,4 kWInovance-Servomotor
Abmessungen
Länge4400 mm
Breite1650 mm
Höhe2680 mm
Gewicht9850 kg
HydrauliksystemRexroth
Elektrische HauptkomponentenSchneider

ZertifikatModell WE67K-130T4000 im Anhang aufgeführt.

Zertifikat Nr. 8603881, Seite 1 ZertifikatNr. 8603881Maschinenrichtlinie 2006/42/EG · EMV-Richtlinie 2014/30/EUGültig bis 02.01.2029PDF öffnen

Angaben zum Zertifikat

Hauptkomponenten

KomponenteMengeHersteller
Zylinder2 SatzXTW
Hauptservomotor1 SatzInovance
Servomotor Hinteranschlag1 SatzEstun
Steuerung1 SatzDelem DA53Tx
Ölpumpe1 SatzSunny
Linearführungen2 SatzTBI
Präzisions-Kugelgewindetrieb2 SatzTBI
Encoder (Glasmaßstab)2 SatzGiVi
Hauptzylinderdichtungen2 SatzNOK
Druckventil1 SatzRexroth
Schutzzaun2 SatzXTW
Laserschutz (optional)1 SatzDSP
Kompensationstisch (Bombierung)1 SatzGolin
Werkzeuge1 SatzGolin

Komponenten laut Stückliste. Die genannten Marken bezeichnen die jeweiligen Bauteile.

GenauigkeitAngaben des Herstellers.

MerkmalWert
Oberwange (Y1, Y2), Wiederholgenauigkeit0,02 mm
Oberwange (Y1, Y2), Positioniergenauigkeit0,01 mm
Hinteranschlag (X), Positioniergenauigkeit±0,1 mm
Hinteranschlag (R), Positioniergenauigkeit±0,1 mm
Biegewinkelabweichung±≤30′
Geradheitsabweichung der Biegung≤±0,3 mm/1000 mm
02 / Ausstattung

Serienausstattung
und Optionen

Serienausstattung und ergänzende Ausführungen laut Produktunterlagen.

Serienausstattung

  • 01Steuerung Delem DA53Tx
  • 024+1 Achsen: Y1, Y2, X, R und V (Bombierung)
  • 03Servo-Hauptantrieb mit Inovance-Servomotor
  • 04Hydrauliksystem von Rexroth
  • 05Glasmaßstäbe von GiVi
  • 06Mechanisch bombierter Arbeitstisch
  • 07Oberwange komplett wärmebehandelt
  • 08Ein Satz wärmebehandelte Werkzeuge
  • 09Schutzzaun auf beiden Seiten

Steuerung Delem DA53TxTouch-Steuerung der Delem DA-50T-Serie.

  • 0115″-Farb-Touchscreen, Multi-Touch.
  • 02Steuert bis zu 4 Achsen.
  • 03Programmierung am Bildschirm; Wechsel zwischen Programmierung und Produktion über Schnelltasten.
  • 04USB-Anschluss zum Sichern von Produkt- und Werkzeugdaten.
  • 05Grafische 2D-Programmierung von Produkten und Werkzeugen als Option.
  • 06Einbau im Schaltschrank oder im Schwenkarm (optional).

Ausführungen und OptionenEnthaltene und optionale Merkmale sind gekennzeichnet.

  1. A

    Servo-Hauptantrieb (Inovance)

    Enthalten

    Servo-Hauptantrieb mit Inovance-Motor. Bei der beschriebenen Ausführung enthalten.

  2. B

    Werkzeugklemmung im Amada-Stil

    Optional

    Manuelles Schnellwechselsystem mit Keilklemmung für das Oberwerkzeug. Der Keil hält das Werkzeug beim Lösen in der Klemmung.

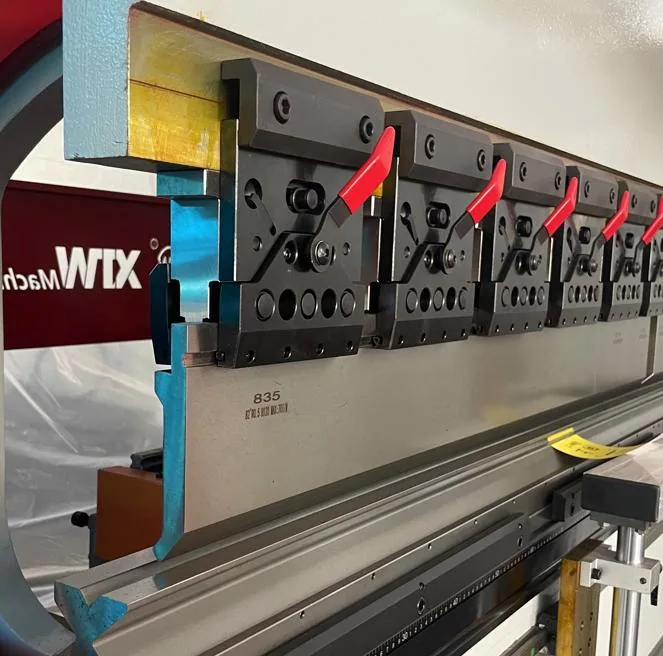

    Werkzeugklemmung im Amada-Stil mit Klemmhebeln am Oberwerkzeug
  3. C

    Laserschutz DSP

    Optional

    Laserbasierter Schutz am Oberwerkzeug mit Ausblendung für Kästen und Profile mit Seitenwänden. Der Umschaltpunkt von Eilgang auf Arbeitsgang liegt bis zu 4 mm über dem Blech. Die Produktunterlagen nennen eine Zeitersparnis von etwa 1,2 Sekunden je Biegung.

  4. D

    Alternative Delem-Steuerungen

    Optional

    Statt der DA53Tx: Delem DA58Tx, Delem DA66S oder Delem DA69S.

  5. E

    Hinteranschlagachsen

    Optional

    Der Hinteranschlag hat serienmäßig 2 Achsen. Optionen: 4 Achsen (X, R, Z1, Z2), 5 Achsen (X, ΔX, R, Z1, Z2) oder 6 Achsen (X1, X2, R1, R2, Z1, Z2). Die Optionsübersicht nennt für die DA53Tx 2 Hinteranschlagachsen, für die DA58Tx 2 oder 4. DA66S und DA69S unterstützen alle Varianten.

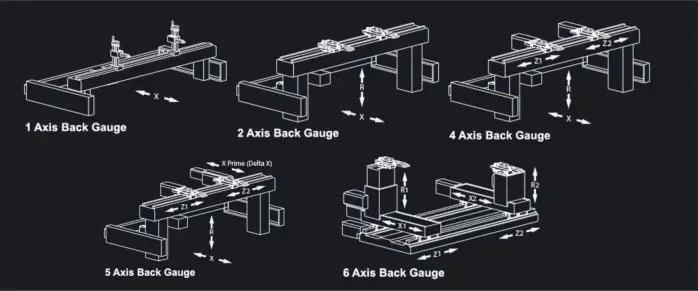

    Schemazeichnungen eines Hinteranschlags mit 1, 2, 4, 5 und 6 Achsen
    Herstellergrafik, englisch beschriftet
03 / Konstruktion

Konstruktion

Aufbau und Funktionsweise von Rahmen, Arbeitstisch, Hinteranschlag und Werkzeugen laut Produktunterlagen.

Aufbau

  • 01Geschweißter Rahmen aus Stahlplatten; die Hauptbauteile fertigt der Hersteller selbst.
  • 02Rahmen per Finite-Elemente-Analyse ausgelegt (UGS/CAD/CAE/CAM).
  • 03Eigenspannungen durch Vibrationsentspannen abgebaut; Schweißnähte der wichtigen Bauteile geprüft.
  • 04Ständer, Oberwange und Tisch in einer Aufspannung auf einem Bodenbohrwerk bearbeitet.
  • 05Druckhaltefunktion am unteren Totpunkt.
  • 06Bauteile sandgestrahlt und mit Rostschutz beschichtet; Y1, Y2, X und V einzeln programmierbar.

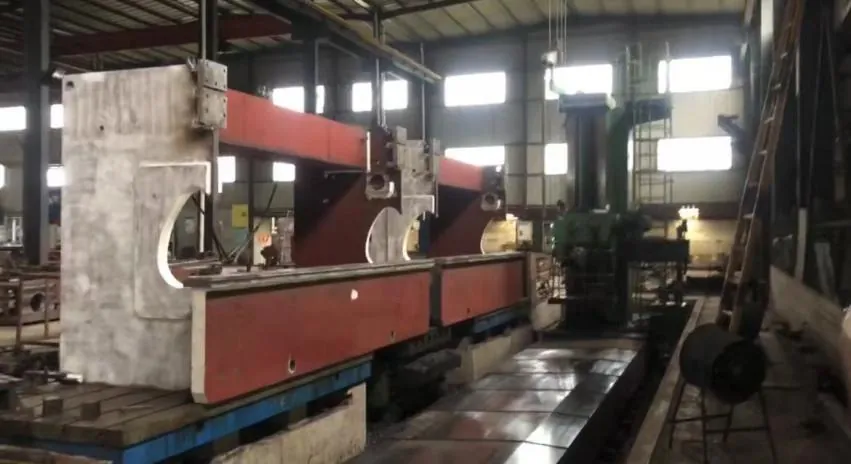

Rahmenbauteile von Abkantpressen bei der Bearbeitung auf einem Bodenbohrwerk
Rahmenbauteile auf dem Bodenbohrwerk · Foto aus den Herstellerunterlagen

Bombierter Arbeitstisch (V-Achse)

Die Bombierung dient zum Ausgleich der Durchbiegung von Oberwange und Tisch unter Last. Motorisch verschobene Keile mit unterschiedlichen Winkeln wölben den Tisch nach oben.

Die Steuerung berechnet den Wert aus Blechdicke, Öffnung des Unterwerkzeugs und Zugfestigkeit.

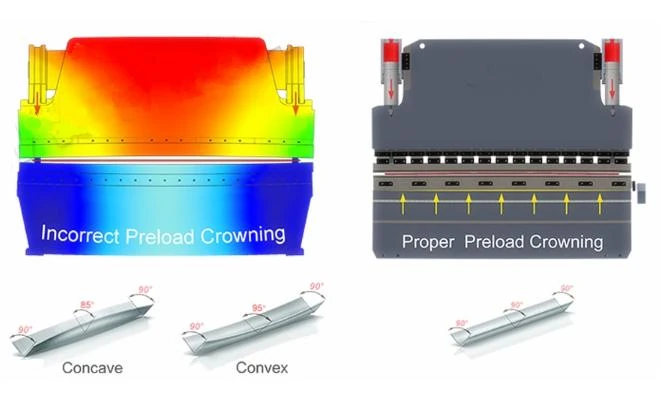

Grafik: Durchbiegung ohne korrekte Bombierung im Vergleich zu korrekter Bombierung, darunter konkave, konvexe und gerade Biegeteile
Herstellergrafik, englisch beschriftet: links ohne, rechts mit korrekter Bombierung.

Hinteranschlag

Die X-Achse wird von einem Servomotor über Zahnriemen und Kugelgewindetrieb verfahren. Die Anschlagfinger auf der Traverse lassen sich über die gesamte Breite positionieren.

Standard sind 4+1 Achsen (Y1, Y2, X, R und V). Weitere Achsen am Hinteranschlag siehe Optionen.

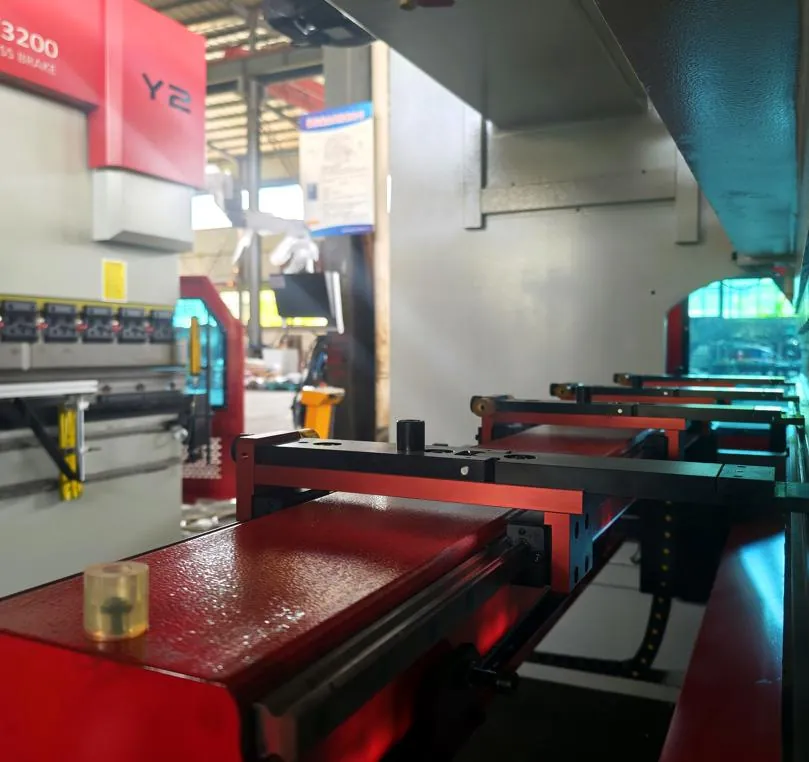

Hinteranschlag einer CNC-Abkantpresse mit Anschlagfingern auf der Traverse
Hinteranschlag, Standard

Werkzeuge (Standard)

LieferumfangOberwerkzeug (Stempel) + Matrize
Werkstoff42CrMo
HärteHRC 48–54
Oberwerkzeug, Segmentierung4 × 835 mm; 1 × 835 mm geteilt100 mm (LH), 10, 15, 20, 40, 50, 200, 300 mm, 100 mm (RH)
Unterwerkzeug835 mm × 5

LH/RH: linkes/rechtes Segment.

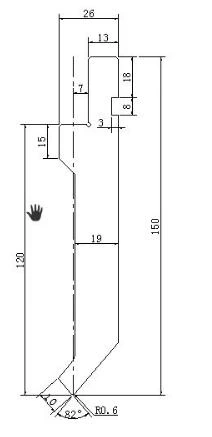

Maßzeichnung des Oberwerkzeugs mit 82°-Spitze und Radius R0,6
Maßzeichnung Oberwerkzeug

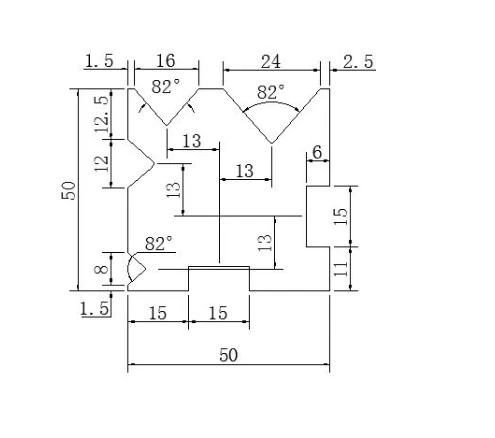

Maßzeichnung des Unterwerkzeugs (Matrize) mit mehreren 82°-V-Öffnungen
Maßzeichnung Unterwerkzeug
04 / Anwendungen

Anwendungen

Typische Bearbeitungsaufgaben für Abkantpressen.

  • 01

    Kantteile für Dach und Fassade

  • 02

    Profile und Anschlussbleche

  • 03

    Abgekantete Gehäuseteile
