Hydraulische Tafelschere QC12K-6X4000

Hydraulische Tafelschere zum geraden Zuschnitt von Blechen, mit Steuerung EC07 und servogetriebenem Hinteranschlag.

Preis anfragen Technische Daten
Zertifikat Nr. 8603601Maschinenrichtlinie 2006/42/EG · gültig bis 15.08.2028PDF

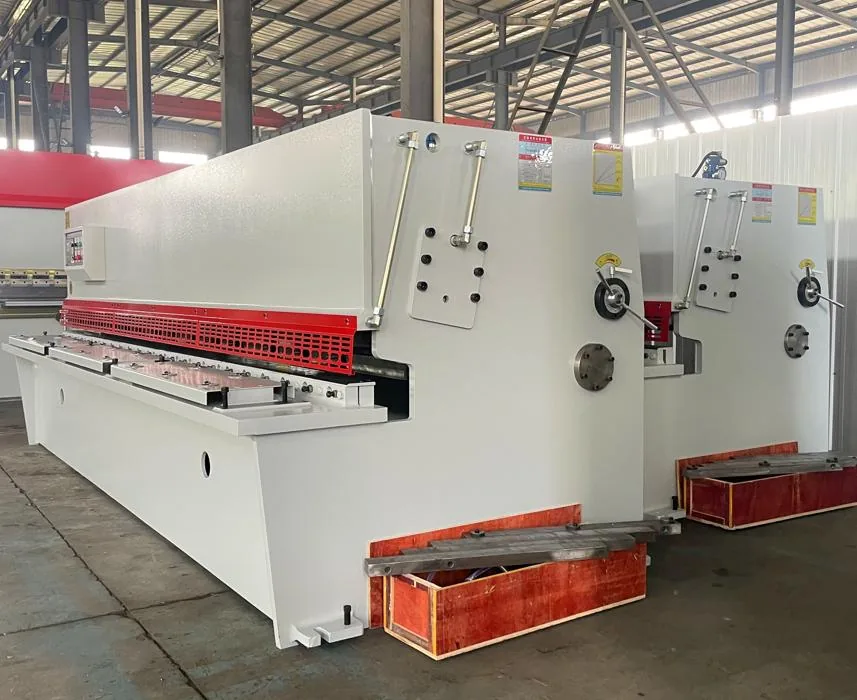

Gesamtansicht
Max. Schnittdicke
6mm
Max. Schnittbreite
4000mm
Schnittwinkel
0,5–2°
Hinteranschlag
50–1000mm
Motorleistung
7,5kW
Gewicht
7800kg
01 / Technische Daten

Technische Daten
und Ausstattung

Kennwerte und Ausstattungsmerkmale laut Datenblatt.

BezeichnungWert
ModellQC12K-6X4000
BezeichnungHydraulische Tafelschere
HerstellerXTW
SteuerungEC07
HinteranschlagKugelgewindetrieb + Linearführung (1000 mm)servogetrieben
Maximale Schnittdicke6 mm
Maximale Schnittbreite4000 mm
Schnittwinkel0,5–2°
Schnittgeschwindigkeit15–17 Hübe/min
Maximaler Arbeitsdruck32 MPa
Hinteranschlag, Verfahrbereich50–1000 mm
Arbeitstischhöhe800 mm
MotorLokale Marke
Leistung7,5 kW
Drehzahl1400 U/min
ÖlpumpeSunny/FIRSTModell 25P
Abmessungen (L × B × H)4400 × 1650 × 1950 mm
Gewicht7800 kg

ZertifikatModell QC12Y/K-6X4000 im Anhang aufgeführt.

Zertifikat Nr. 8603601, Seite 1 ZertifikatNr. 8603601Maschinenrichtlinie 2006/42/EGGültig bis 15.08.2028PDF öffnen

Angaben zum Zertifikat

Dokumentation

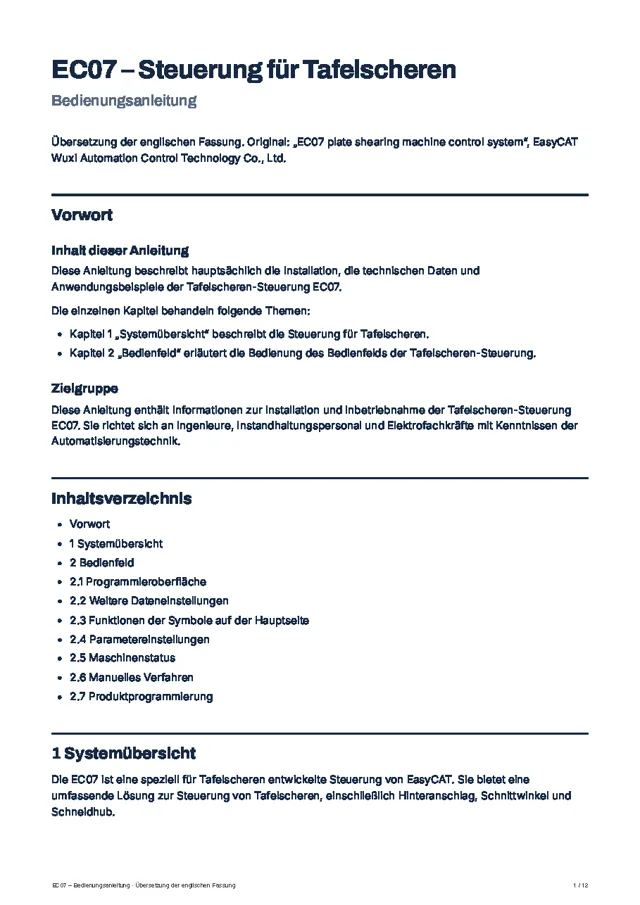

Bedienungsanleitung Steuerung EC07, Seite 1 BedienungsanleitungSteuerung EC07Deutsch · Übersetzung der englischen HerstellerfassungPDF, 12 Seiten, 2,4 MBPDF öffnen

AusstattungLaut Herstellerangaben.

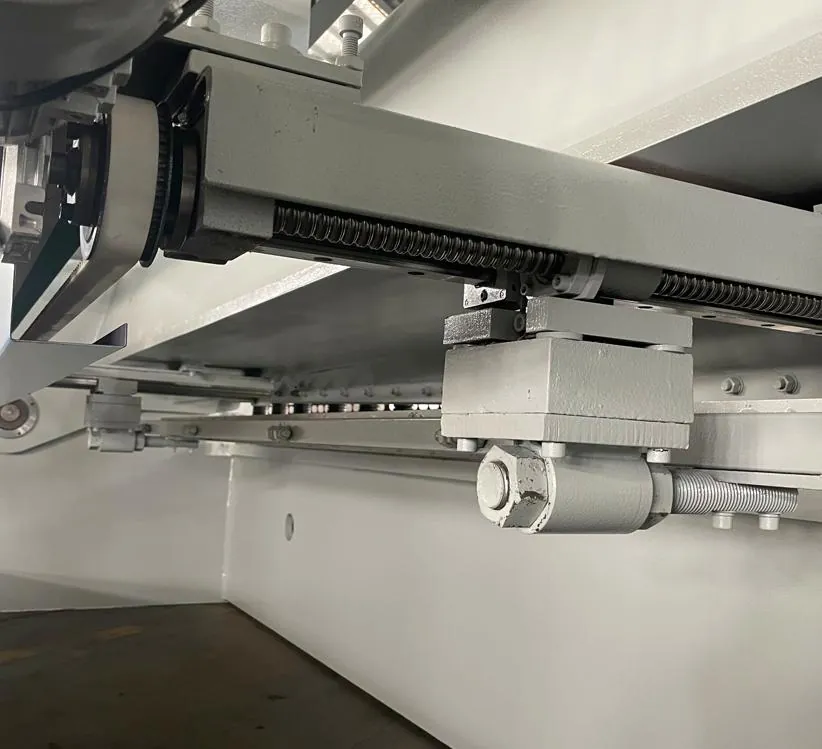

Hinteranschlag der Tafelschere mit Kugelgewindetrieb, Detailansicht

Hinteranschlag

Servogetriebener Hinteranschlag mit Kugelgewindetrieb (1000 mm) und Linearführung. Verfahrbereich: 50–1000 mm.

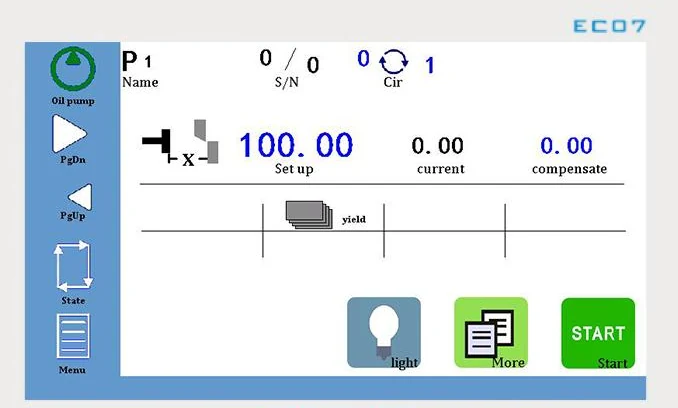

Bedienoberfläche der Steuerung EC07 mit Positionsanzeige des Hinteranschlags

Steuerung EC07

Steuerung zur Positionierung des Hinteranschlags.

Elektrik und Bedienung

Schaltschrank mit Wärmeableitung. Bedienung über einen abnehmbaren Fußschalter.

02 / Anwendungen

Anwendungen

Typische Bearbeitungsaufgaben für Tafelscheren.

  • 01

    Zuschnitt von Blechen

  • 02

    Blechstreifen für die Weiterbearbeitung

  • 03

    Zuschnitte für Kantteile und Gehäuse

03 / Anfrage

Anfrage zu
QC12K-6X4000

Nennen Sie die Modellbezeichnung, Werkstoff, Blechdicke und benötigte Zuschnitte. Ergänzen Sie bei Bedarf die gewünschte Ausstattung.
